規格參數 外形尺寸推力曲線資料下載

命名規則：

14E4715F1-X-□□□

規格	說明
14	電機外徑：35mm
E	電機類型：外部驅動式
47	機身長度：47mm
15	額定電流：1.5A
F1	絲桿代碼
X	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式）
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

14E3410F1-X-□□□

1.4V

1.5A

0.14N.m

34mm

脈沖型S-224D

14E4715F1-X-□□□

2.9V

1.5A

0.35N.m

47mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號	絲桿直徑	導程	步長1.8°（mm）	斷電自鎖力（N）
F3	6.35mm	1.27	0.00635	150
F6		2.54	0.0127	40
F10		6.35	0.03175	15
F12		12.7	0.0635	3
F13		25.4	0.127	0

請注意：其他絲桿直徑、導程可根據客戶要求定制。

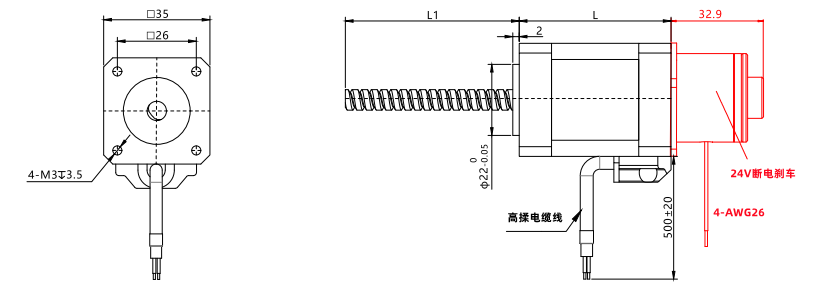

尺寸圖

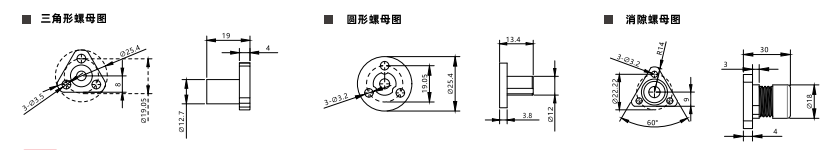

螺母圖

請注意：

1、絲桿端頭可根據客戶要求加工

2、電機可選配剎車和編碼器

3、絲桿長度可定制

4、可選消隙螺母

5、可定制左右雙螺紋絲桿

6、螺母材質可定制

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

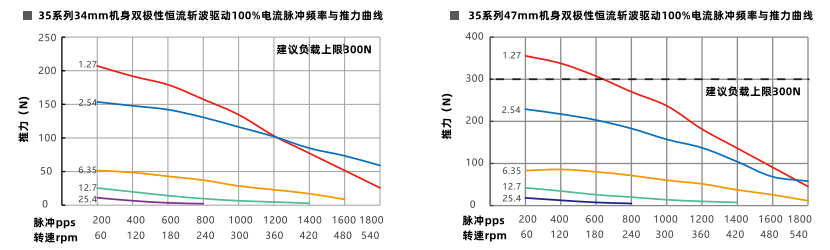

推力曲線

以上曲線是用S-224D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
