1、螺母往復運動；
2、最大推力900N；
3、簡化結構設計，降低結構成本；
4、機身長度、絲桿長度、導程可根據客戶要求定制；
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。
15817488109
命名規則：
23E4530H1-X-□□□
規格 | 說明 |
23 | 電機外徑：57mm |
E | 電機類型：外部驅動式 |
45 | 機身長度：45mm |
30 | 額定電流：3.0A |
H1 | 絲桿代碼 |
X | 配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
□ | 絲桿長度：□mm |
□□□ | 絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數：
產品型號 | 電壓 | 額定 電流 | 保持 力矩 | 機身長 | 推薦 驅動器 |
23E4530H1-X-□□□ | 2.3V | 3A | 0.7N.m | 45mm | 脈沖型S-224D/ S-266D |
23E5530H1-X-□□□ | 3V | 3A | 0.9N.m | 55mm | |
23E6530H1-X-□□□ | 3.1V | 4A | 1.5N.m | 65mm | |
23E7530H1-X-□□□ | 3.8V | 4A | 1.8N.m | 75mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
產品型號 | 絲桿直徑(mm) | 導程（mm） | 步長1.8°（mm） | 斷電自鎖力（N） |
H2 | 9.525 | 1.27 | 0.00635 | 800 |
H5 | 2.54 | 0.0127 | 300 | |
H8 | 5.08 | 0.0254 | 90 | |
H11 | 10.16 | 0.0508 | 30 | |
H13 | 25.4 | 0.127 | 6 | |
J1 | 10 | 2 | 0.01 | 400 |
J2 | 4 | 0.02 | 140 | |
J3 | 10 | 0.05 | 35 | |
J4 | 20 | 0.1 | 10 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
請注意：
1、絲桿端頭可根據客戶要求加工
2、電機可選配剎車和編碼器
3、絲桿長度可定制
4、可選消隙螺母
5、可定制左右雙螺紋絲桿
6、螺母材質可定制

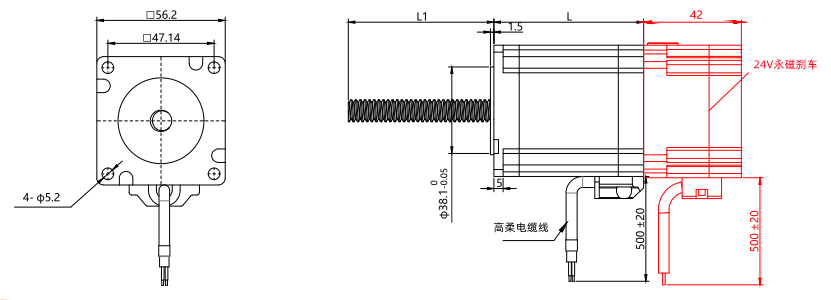

安裝方法：
1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。
2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

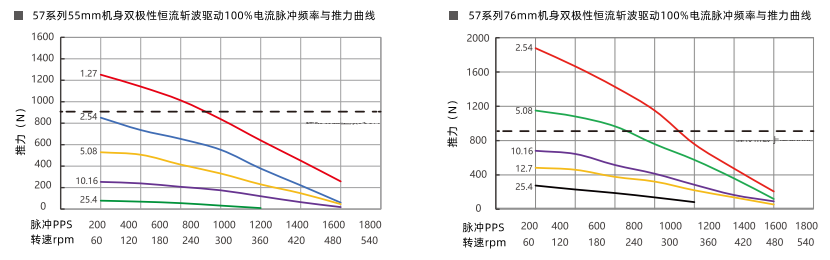

以上曲線是用S-245D/S-266D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
上一款產品：42mm固定軸式直線絲桿閉環步進電機
下一款產品：57mm外部驅動式直線絲桿閉環步進電機
